Как работают индикаторные трубки
Индикаторные трубки - запаянные стеклянные трубки, заполненные носителем с реактивом, который меняет цвет при контакте с определяемым веществом. Через вскрытую трубку аспиратором прокачивают заданный объём воздуха, и длина окрашенного слоя по шкале показывает концентрацию в мг/м3. Метод описан в ГОСТ 12.1.014-84, им контролируют воздух рабочей зоны, колодцев, ёмкостей и коллекторов перед газоопасными работами. Результат читают на месте, без лаборатории и электропитания, поэтому трубки берут на выездной контроль.
Газоанализатор с индикаторными трубками - это связка аспиратора и сменных трубок под конкретное вещество. Аспиратор АМ-5Е есть в разделе лабораторного оборудования.
Какие вещества определяют трубки из каталога
Основная серия - ИТ-ИК/ВП: неорганические газы, растворители, топливо и меркаптаны в диапазонах от десятых долей до тысяч мг/м3. Диапазоны по названиям позиций:
| Вещество | Диапазоны, мг/м3 |
|---|---|

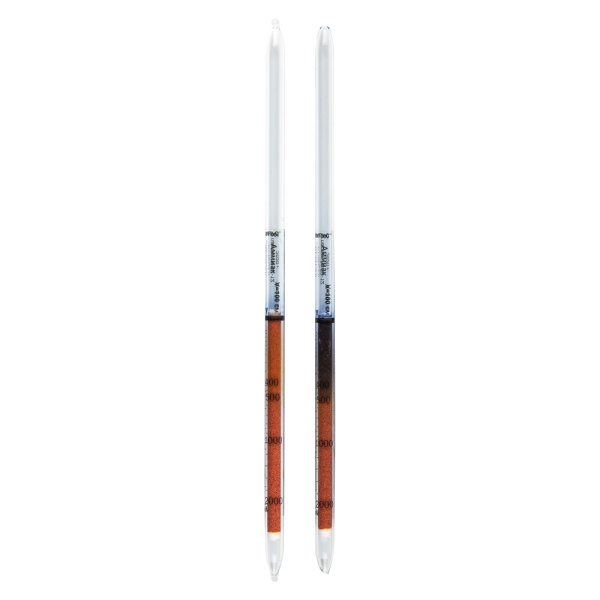

| Аммиак | 20-2000 |
| Оксид углерода | 2-50; 50-350 |
| Диоксид углерода | 0,03-2,0 % об. |
| Сероводород | 0,5-120; 10-1500 |
| Диоксид серы | 10-2500 |
| Оксиды азота (суммарно) | 1-50; 1-250 |
| Хлор | 0,5-200 |
| Формальдегид | 0,1-5,0; 1-100 |
| Фенол | 0,3-3,0; 2-300 |
| Бензол | 2-30; 5-1500 |
| Бензин | 50-4000; 100-6000 |
| Углеводороды нефти | 50-4000 |
| Пропан, бутан | 100-1000 |
| Метилмеркаптан, этилмеркаптан | 0,2-50 |
| Ацетон | 100-10000 |
Помимо этой серии, в разделе есть трубки ГХ-Е на оксиды азота, оксид углерода, сероводород и диоксид серы, трубка на кислород 1-25 % об., пороговые трубки на пары ртути и аэрозоли масел, тест-трубки ИТТ-ИК/ВП на пары воды в диапазонах 0,03-0,2, 0,05-2 и 1-40 мг/л. Тест-трубки идут с градуировкой, но без поверки - это указано в их названии.
Как выбрать индикаторную трубку
Трубку подбирают по веществу и ожидаемой концентрации: диапазон должен накрывать значение, которое нужно проверить, например ПДК вещества в воздухе рабочей зоны. У бензола, фенола и формальдегида есть трубки с низким и высоким диапазоном: низкий подходит для проверки на уровне ПДК, высокий - для оценки утечек и аварийных ситуаций. Если концентрация неизвестна, начинают с широкого диапазона - сероводород 10-1500 мг/м3 - и уточняют результат трубкой на 0,5-120 мг/м3. Диапазон трубок на пропан и бутан - 100-1000 мг/м3: это санитарный контроль воздуха, довзрывоопасные концентрации измеряют другими приборами.
Другие газы в пробе могут влиять на окраску слоя. Мешающие вещества, поправки на температуру и объём прокачки указаны в паспорте трубки - его читают до измерения, а не после.
Хранение и работа с трубками

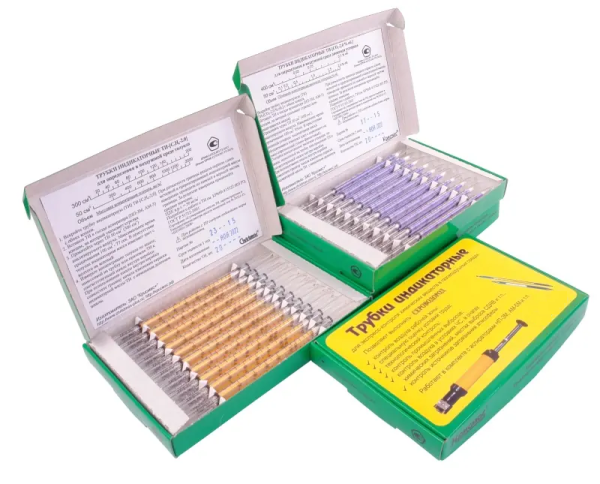

Трубки хранят в заводской упаковке в тёмном прохладном месте и используют до окончания срока годности. Трубку вскрывают непосредственно перед измерением и вставляют в аспиратор по направлению, указанному на ней. Перед серией измерений аспиратор проверяют на герметичность с невскрытой трубкой - порядок описан в его паспорте.
Индикаторные трубки можно забрать самовывозом со склада в Актобе или заказать с доставкой по Казахстану. Для градуировки стационарных газоанализаторов по сероводороду и меркаптанам есть поверочные газовые смеси.
Часто задаваемые вопросы
-
Тест-трубки ИТТ-ИК/ВП на пары воды идут с градуировкой, но без поверки. Если результат нужен для протокола, статус трубки как средства измерений уточняйте у менеджера.
-
Перечень веществ определяют по характеру объекта и наряду-допуску на газоопасные работы. Чаще всего проверяют кислород, сероводород, оксид углерода и пары углеводородов - трубки на эти вещества есть в разделе.
-
На трубке нанесены две шкалы для разных диапазонов концентраций, поэтому одной трубкой можно измерять и низкие, и высокие значения. Порядок измерения по каждой шкале описан в паспорте.
-
Пороговая показывает, превышен ли заданный уровень, а не точную концентрацию. У трубки на аэрозоли масел отметки 5, 25 и 50 мг/м3.
-
Аспиратор, который прокачивает через трубку заданный объём воздуха, например АМ-5Е. Шкала трубки рассчитана на определённый объём пробы, поэтому без аспиратора результат не получить.
-
Нет. После прокачки воздуха реактив в трубке прореагировал, поэтому каждая трубка рассчитана на одно измерение.
